Kit de fixation Carpe Iter Pour montage sur masque - Yamaha Ténéré 700 UniverselRef : CARP0017 / T700_BR_MM_KIT

Le support GPS Carpe Iter Yamaha Ténéré 700 se compose de deux éléments principaux :

• le support (vendu séparément)

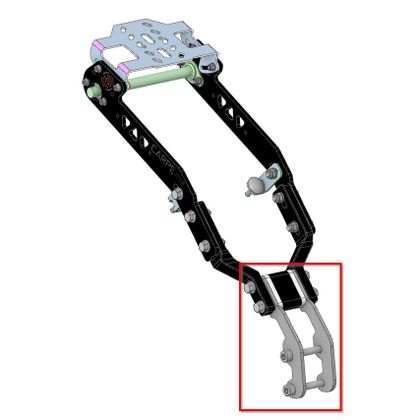

• un kit de fixation du support sur la moto, disponible en deux versions : fixation sur le masque et fixation sur le cadre.



Comment savoir quelle version du kit de fixation choisir ?

Le type de kit de montage dépend des barres de protection que vous avez installées (ou que vous prévoyez d'installer) sur votre moto.

Il existe généralement deux types de barres de protection :

• L'un se monte sur le sous-châssis du masque de la moto (comme les barres de protection Yamaha d'origine ou les barres de protection SW-motech).
• L'autre se monte directement sur le cadre de la moto (tige de direction), comme les barres de protection Outback Motortek.

Le support GPS Carpe Iter T700 doit être installé à un endroit qui n'est PAS occupé par vos barres de protection.

Ainsi, par exemple, si vous avez les barres de protection d'origine Yamaha, optez pour le kit de montage sur le cadre.

Si vous avez des barres de protection Outback Motortek, optez pour le kit de montage sur le masque.

Vous n'avez pas de barres de protection ? Optez pour le kit de montage sur le cadre.

Le kit comprend 4 vis en acier inoxydable M5x14 pour l'installation d'un appareil tel que le support léger Carpe Iter sur la plaque GPS.

Les fentes d'installation de la plaque GPS sont compatibles avec un gabarit de trous de 30 x 38 mm, en orientation paysage ou portrait.

La plaque GPS dispose de 3 jeux de fentes d'installation. Choisissez la fente qui correspond le mieux à la taille de l'appareil à installer (l'appareil installé ne doit pas obstruer de manière significative la vue sur le tableau de bord de la moto et doit en même temps être suffisamment éloigné du pare-brise pour éviter que celui-ci ne vienne heurter l'appareil installé).

La plaque GPS peut accueillir des vis M4 (par exemple, les appareils Garmin et leurs supports utilisent généralement des vis M4), mais vous devez utiliser une rondelle pour vous assurer que la tête de la vis ne glisse pas à travers les fentes.

Compatibilité des supports pour barres de protection spécifiques :

Yamaha d'origine – Fixation sur le cadre

SW-motech – Fixation sur le cadre

HEED – Fixation sur le cadre

Outback Motortek – Fixation sur le masque
